Modelová konstrukce – délka  cca 10 metrů

• Základním předpokladem pro naši konstrukci je, aby byly sazenice vysázeny v rovném řádku. Vrhneme se přímo na samotnou konstrukci a její prvky. Jako model zvolíme konstrukci s délkou okolo 10 metrů. Variabilně si může každý následně přepočítat a navrhnout konstrukci na délku dle vlastní potřeby.
• Stejně jako u konstrukce pro révu vinnou je potřeba umístit dva krajové sloupky a mezi ně řadové. Na délku 10 m stačí jeden řadový sloupek doprostřed mezi sloupky krajové.
• Krajové sloupky je nutné ukotvit do země pomocí kotevního lana a kotvy.
• Drát táhneme jako dvojdrátí ve dvou či třech řadách. Začneme ve výšce 50 cm nad zemí, druhé dvojdrátí ve výšce 90-100 cm a třetí 150-160 cm. Je možné použít drát BAYCO o průměru 2,5 mm. Na konstrukci 10 m jej budete potřebovat přibližně 70 m.
• Maliny či ostružiny rostou bujně, a proto se používají na sloupky rozpěrky drátu, které dvojdrátí rozšíří a vytvoří větší prostor pro zelenou masu rostliny.
• Pro méně bujné odrůdy stačí dát rozpěrky na řadový sloupek. Drát upevníte na sloupky a napnete jej pomocí spon VIT-S.
• Pro bujné odrůdy je možné dát rozpěrky nejen na řadové sloupky, ale i na krajové, a to  následovně: ve výšce 50 cm rozpěrka šířky 60 cm, v ostatních dvou řadách rozpěrka šířky 80 cm. Pro upevnění kovové rozpěrky na sloupek se použije třmen pro rozpěrku.
• Pokud se dává rozpěrka i na koncové sloupky, je potřeba na konec drátu nasunout spojku GRIPPLE, drát otočit kolem rozpěrky a pak konec drátu zasunout do druhého otvoru spojky GRIPPLE a utáhnout.

Materiálový rozpočet na 10 metrů konstrukce se třemi dvojdrátími a rozpěrkami pouze na řadovém sloupku:

Materiálový rozpočet na 10 metrů konstrukce se třemi dvojdrátími a rozpěrkami na řadových i krajových sloupcích:

Konstrukci je možné doplnit o různými prvky na ochranu drátu:

Ochrana drátu proti odření

Plastová krytka háčku pro ochranu drátu

Ke konstrukci můžete rovnou zakoupit i síť pro ochranu plodů před hmyzem a ptáky.

Doporučené nástroje:

• palice na zatlučení ocelových sloupků do země,
• hranolek nebo nástavec na ochranu horní části ocelových sloupků při zatloukání,
• obyčejná trubka nebo tyč (dlouhá cca 1 metr) pro pomoc se zavrtáním kotvy do země,
• kombinačky pro zastřižení drátů a také pro pomoc se samotným napínáním drátů.

Na ochranu horní části  sloupků při zatloukání použijte nástavec nebo alespoň dřevěný hranolek.

Ocelové sloupky

• Proč právě ocelové? Ve zkratce: jsou odolné vůči korozi, jsou lehké (kdo by se již dnes chtěl tahat s 40 kg betonovými sloupy?), oproti dřevu nepodléhají hnilobě ani plísním, a velkým bonusem je, že mají předpřipravené veškeré otvory a háčky pro natažení drátů a ukotvení konstrukce.
• Vzájemná vzdálenost námi dodávaných sloupků může být až 6,0 m. Pro desetimetrovou konstrukci tedy budeme potřebovat sloupky celkem tři. Dva sloupky zesílené na kraj (krajové) a jeden sloupek doprostřed (řadový).
• Sloupky krajové je doporučeno zatlouci do země pod úhlem cca 70 % a sloupek středový samozřejmě kolmo k zemi – jak ukazuje obrázek. Hloubka instalace řadového sloupku by měla být okolo 60–70 cm, sloupek krajový zatlučte do země cca 70–80 cm.

Kotvy

• Kotva slouží pro upevnění opěrné konstrukce k zemi a zajištění její stability. Kotev existuje několiko typů. Pro Vaši malou konstrukcí však bude vhodná kotva zavrtávací s délkou 800 mm a talířkem o velikosti 110 mm nebo kotva zatloukací se stejnou délkou.
• Pro zavrtání kotvy nepotřebujete nic jiného, než obyčejnou trubku, kterou provléknete horním uchem kotvy a pomocí otáčení a mírného tlaku kotvu do půdy zavrtáte.
• Pokud je terén na vaší zahradě tvrdý či silně kamenitý, nezbyde možná nic jiného, než namísto zavrtání vykopat díru, kotvu do ní usadit, zahrnout zeminou a řádně udusat.
• Kotva by měla být od paty krajového sloupku vzdálena zhruba 1,0–1,5 m.

Kotevní lana

Kotva by jako fixační bod nebyla nic platná, pokud bychom k ní nenapojili krajové sloupky. Ke propojení krajového sloupku a kotvy slouží šikovný set ocelového lanka se všemi potřebnými spojkami od výrobce Gripple. Lanko jednoduše protáhnete horním otvorem v krajovém sloupku, provlečete přes ucho kotvy a provlečete opět otvorem v ocelovém sloupku – tentokrát však již ve spodní části sloupku a zafixuje se přiloženou spojkou GP1.

Videoukázka instalace kotevního lana GPAK PLUS M

Dvojdrátí

• Aby byla výsledná listová stěna vzhledná a funkční, doporučujeme natáhnout tři dvojdrátí. Dvojdrátí podrží mladé letorosty uvnitř konstrukce a nedovoli jím padat k zemi. Pro dvojdrátí se využívají háčky rozmístěné po bocích sloupků.
• Začneme ve výšce 50 cm nad zemí, druhé dvojdrátí ve výšce 90-100 cm a třetí 150-160 cm. Je možné použít drát BAYCO o průměru 2,5 mm. Na konstrukci 10 m jej budete potřebovat přibližně 70 m.
• Rovněž u dvojdrátí se pokuste vyhýbat uzlování a raději využijte čistého řešení v podobě spon Gripple VIT-S.
• Spojky Gripple VIT-S není nutné instalovat na oba koncové sloupky. Na jedno dvojdrátí použijete dvě spojky na jednom koncovém sloupu, u sloupku na druhé straně konstrukce drát jednuduše obtočíte okolo sloupku a usadíte do háčků.

Ukázka instalace spony VIT-S (možno na dřevěné i ocelové sloupky)

Rozpěrky drátu

• Pro méně bujné odrůdy stačí dát rozpěrky na řadový sloupek. Plastové rozpěrky se jednoduše přišroubují na sloupek. Kovové rozpěrky se na sloupek připevní pomocí třmene.
• Pro bujné odrůdy je možné dát rozpěrky nejen na řadové sloupky, ale i na krajové, a to  následovně: ve výšce 50 cm rozpěrka šířky 60 cm, v ostatních dvou řadách rozpěrka šířky 80 cm. Pro upevnění rozpěrky na sloupek se použije třmen pro rozpěrku.

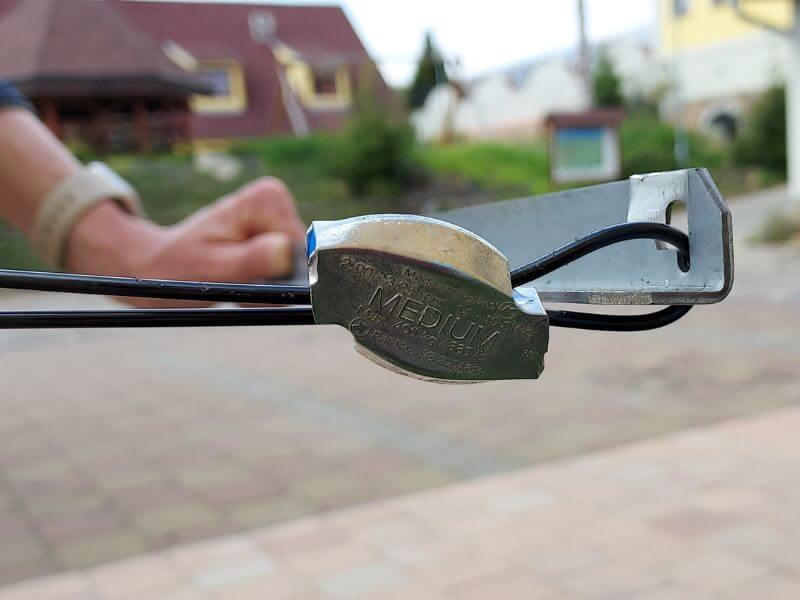

• Pokud se dává rozpěrka i na koncové sloupky, je potřeba na konec drátu nasunout spojku GRIPPLE, drát otočit kolem rozpěrky a pak konec drátu zasunout do druhého otvoru spojky GRIPPLE a utáhnout.

Před finalizací se ještě ujistěte, zda jsou dráty a kotevní lana dostatečně napnutá. U VIT-S stočte vyčnívající konce drátů do zpětných kanálků (zabráníte tak nechtěnému popíchání se o trčící dráty). Nyní máte vybudovanou plně funkční opěrnou konstrukci.
